Termowell (ya da Termowell, Termowell kılıfı), sıcaklık ölçüm sistemlerinde kullanılan, genellikle metal ya da yüksek ısıya dayanıklı başka bir malzemeden yapılan koruyucu bir kılıftır. Termowell, ısı sensörlerinin (örneğin termokupl, RTD vb.) doğrudan sıvı, gaz ya da buhar gibi akışkanlarla temas etmeden, bu ortamlarda sıcaklık ölçmesini sağlar.
🔧 TERMOWELL NE İŞE YARAR?
- Sensörü Korur:
Termowell, sensörü aşındırıcı, korozif ya da yüksek basınçlı ortamlardan izole eder. Böylece sensör zarar görmeden uzun süre çalışabilir. - Bakım Kolaylığı Sağlar:
Sensör arızalandığında ya da kalibrasyon gerektiğinde tüm sistemi durdurmak yerine, sadece sensör çıkarılıp değiştirilebilir. Termowell sabit kalır. - Basınçlı Sistemlerde Güvenlik Sağlar:
Basınçlı boru hatlarında sıcaklık sensörünü doğrudan bağlamak güvenli değildir. Termowell sayesinde sensör, sistemden izole edilmiş olur. - Tepki Süresini Optimize Eder:
Termowellerin uç şekli (konik, düz, yuvarlak) tepkime süresini etkiler. Uygun seçimle ölçüm hızı artırılabilir.
🛠️ NERELERDE KULLANILIR?
- Petrokimya tesisleri
- Enerji santralleri
- Gıda ve ilaç endüstrisi
- HVAC sistemleri
- Endüstriyel fırınlar ve kazanlar
🧱 TERMOWELL MALZEMELERİ
- Paslanmaz çelik (304, 316) – genel kullanım
- Inconel, Hastelloy – yüksek sıcaklık ve korozyonlu ortamlarda
- Seramik – çok yüksek sıcaklıklar için
- 1.4749 DIN Paslanmaz
- 1.4841 DIN Paslanmaz
- Teflon
🔄 TERMOWELL ÇEŞİTLERİ
Kullanım yerine ve montaj şekline göre birkaç temel termowell tipi vardır:

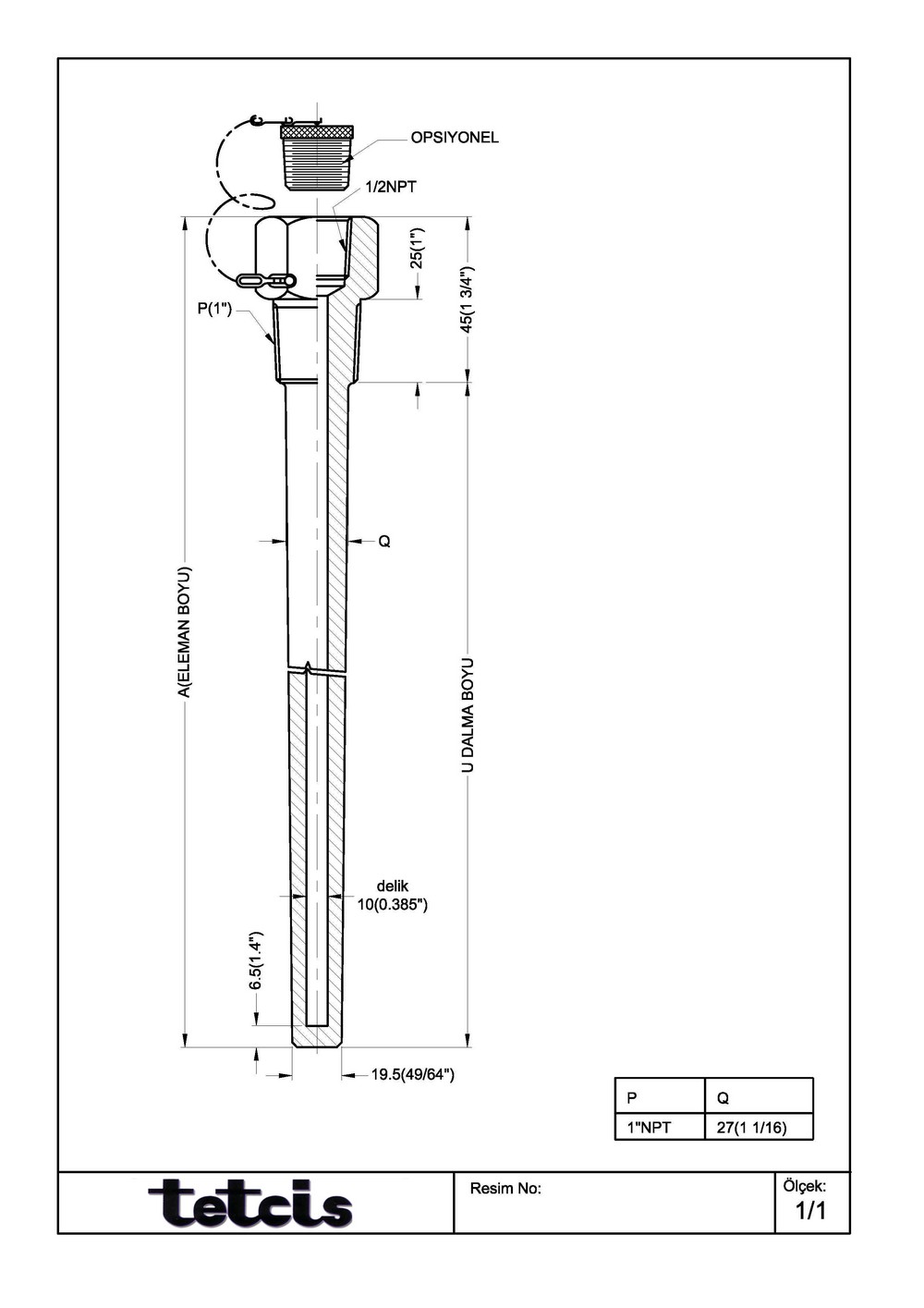

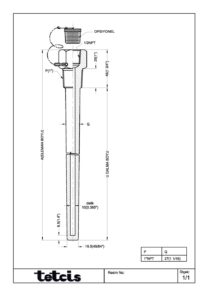

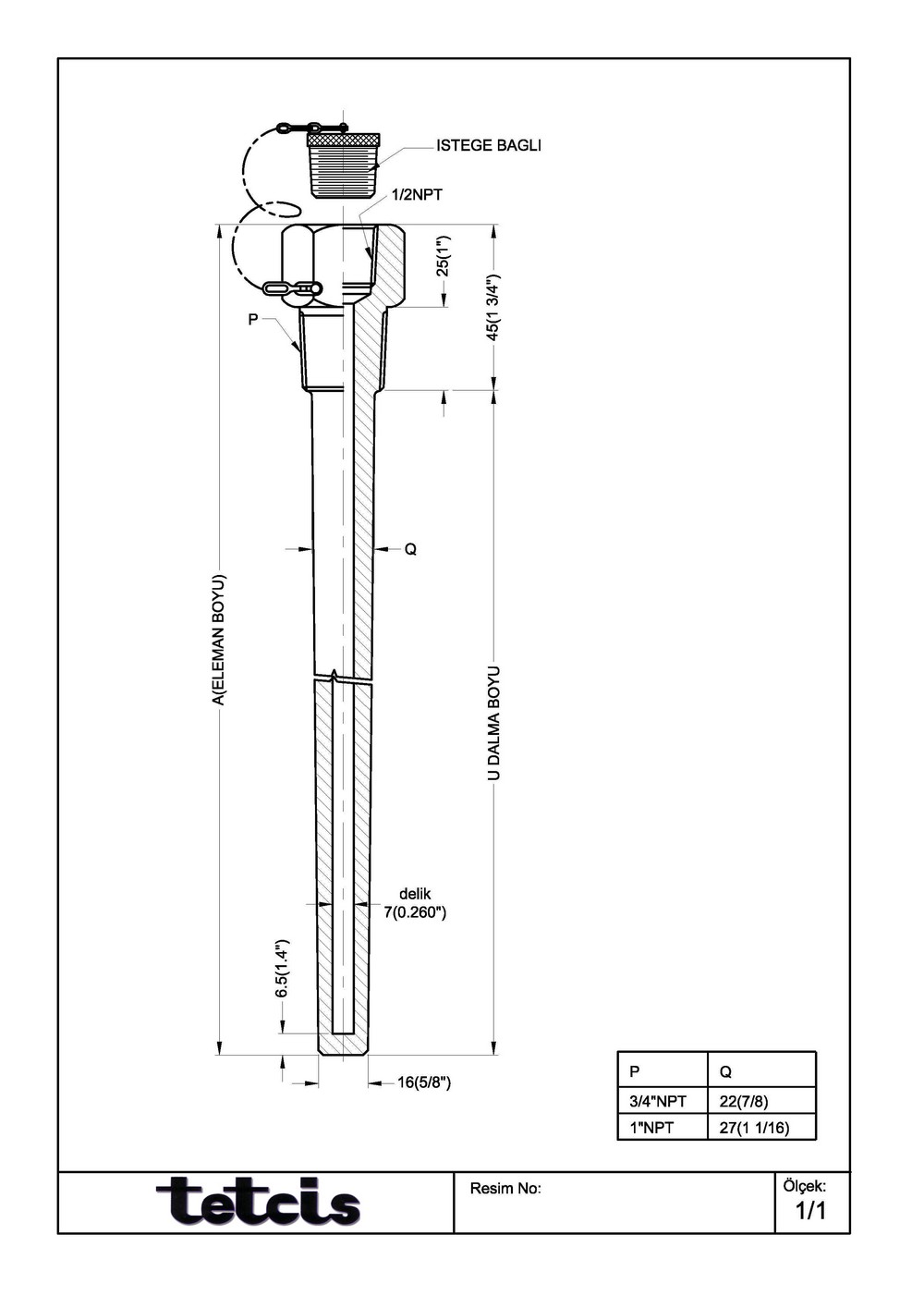

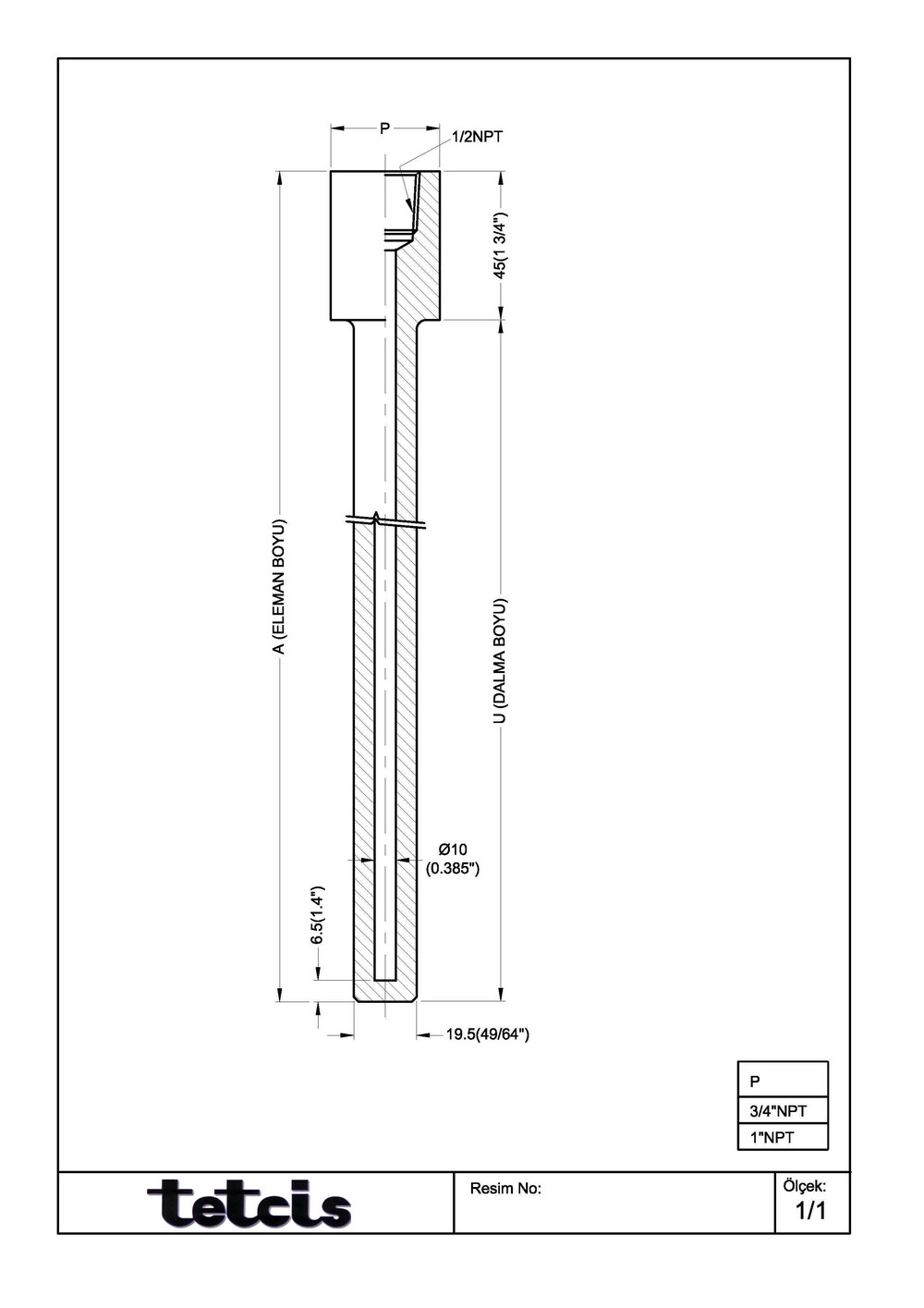

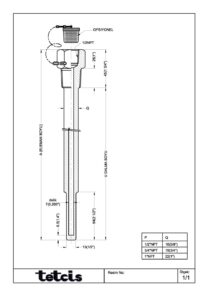

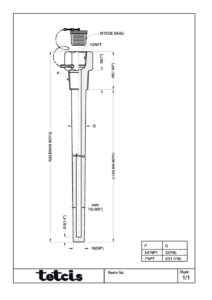

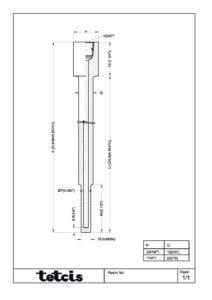

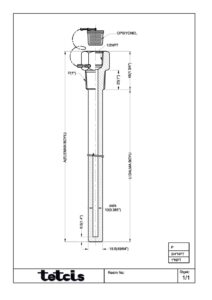

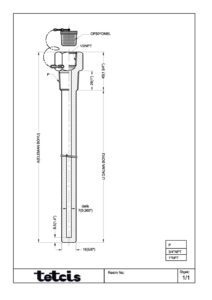

1. Daldırma Tipi Termowell (Threaded / Vidalı Tip)
- Nerede kullanılır? Genellikle düşük basınçlı sistemlerde.
- Montajı: Vidalı bağlantı ile boru hattına ya da tank duvarına monte edilir.
- Avantaj: Montajı kolaydır.

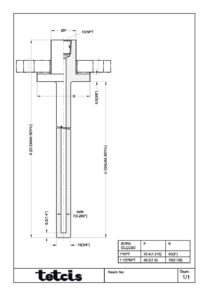

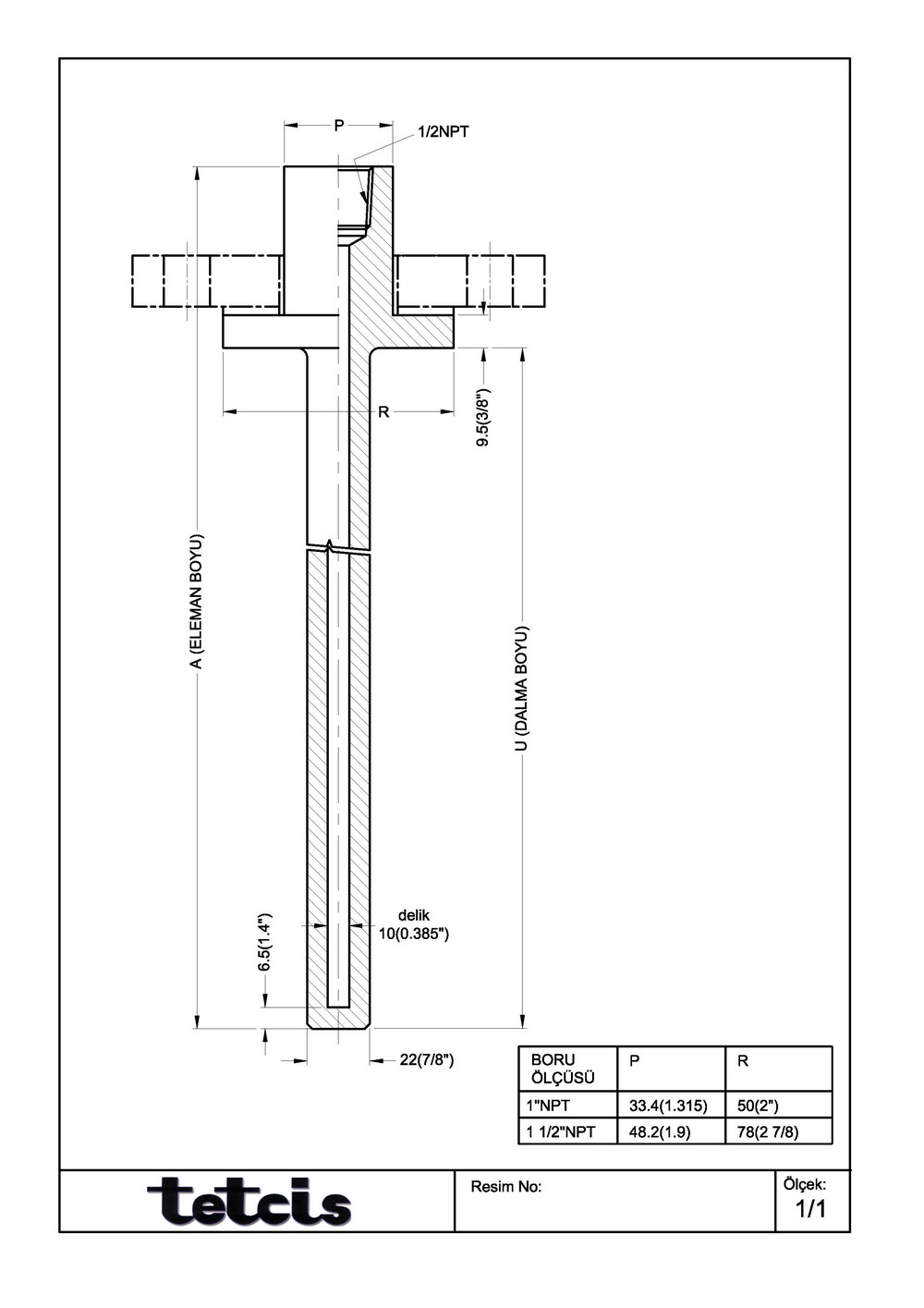

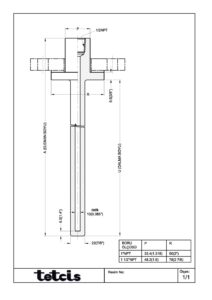

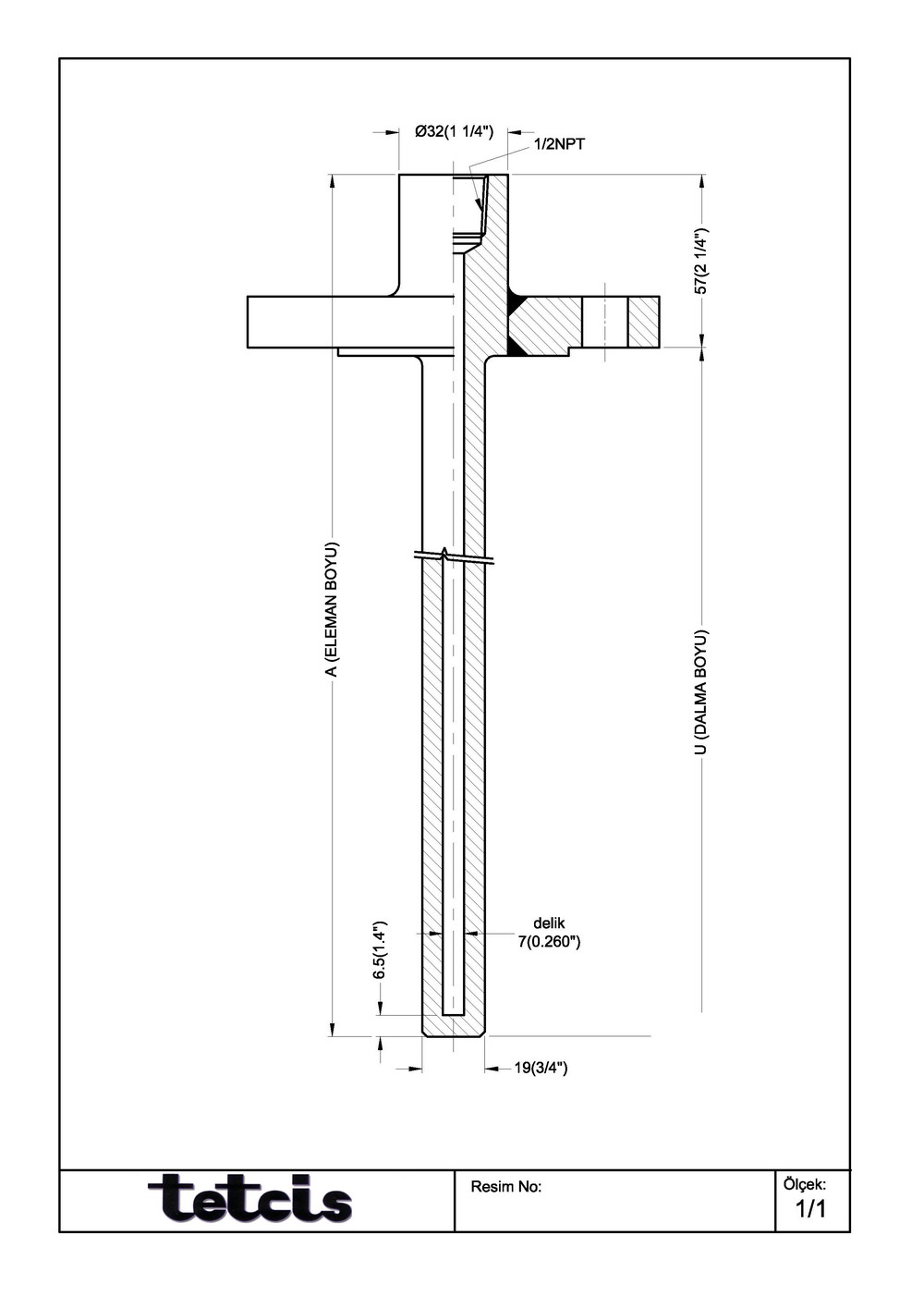

2. Flanşlı Tip Termowell
- Nerede kullanılır? Yüksek basınç ve sıcaklık gerektiren proseslerde (petrokimya, enerji santralleri vb.).
- Montajı: Flanş bağlantısı ile yapılır.
- Avantaj: Çok sağlamdır, sızdırmazlık üst düzeydedir.

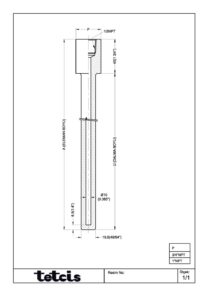

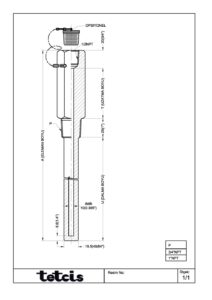

3. Kaynaklı Tip Termowell (Welded Type)
- Nerede kullanılır? Sürekli sabit sıcaklık ölçümüne ihtiyaç duyulan sistemlerde.
- Montajı: Boru hattına kaynakla sabitlenir.
- Avantaj: Çok dayanıklıdır, sızdırma yapmaz.
4. Hijyenik Tip Termowell
- Nerede kullanılır? Gıda, içecek ve ilaç sanayinde.
- Montajı: Clamp bağlantı ile hızlı sökülüp takılabilir.
- Avantaj: Kolay temizlenebilir, hijyeniktir.
- Malzeme: Genellikle 316L paslanmaz çelikten yapılır.
📐 TERMOWELL UCU ŞEKİLLERİ (Tipi)

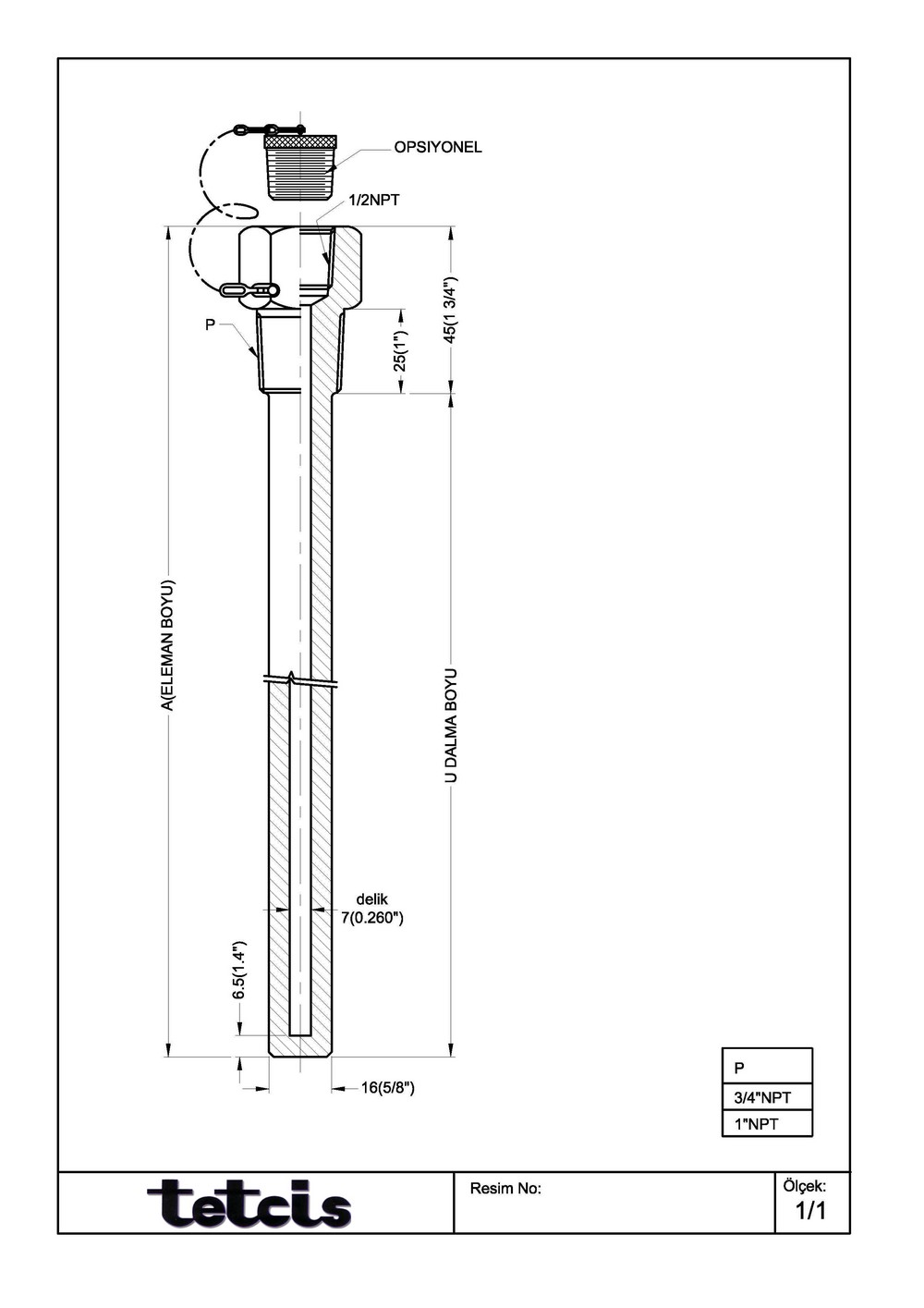

- Düz Uç (Straight)
- En basit formdur.
- Tepki süresi yavaştır ama dayanıklıdır.

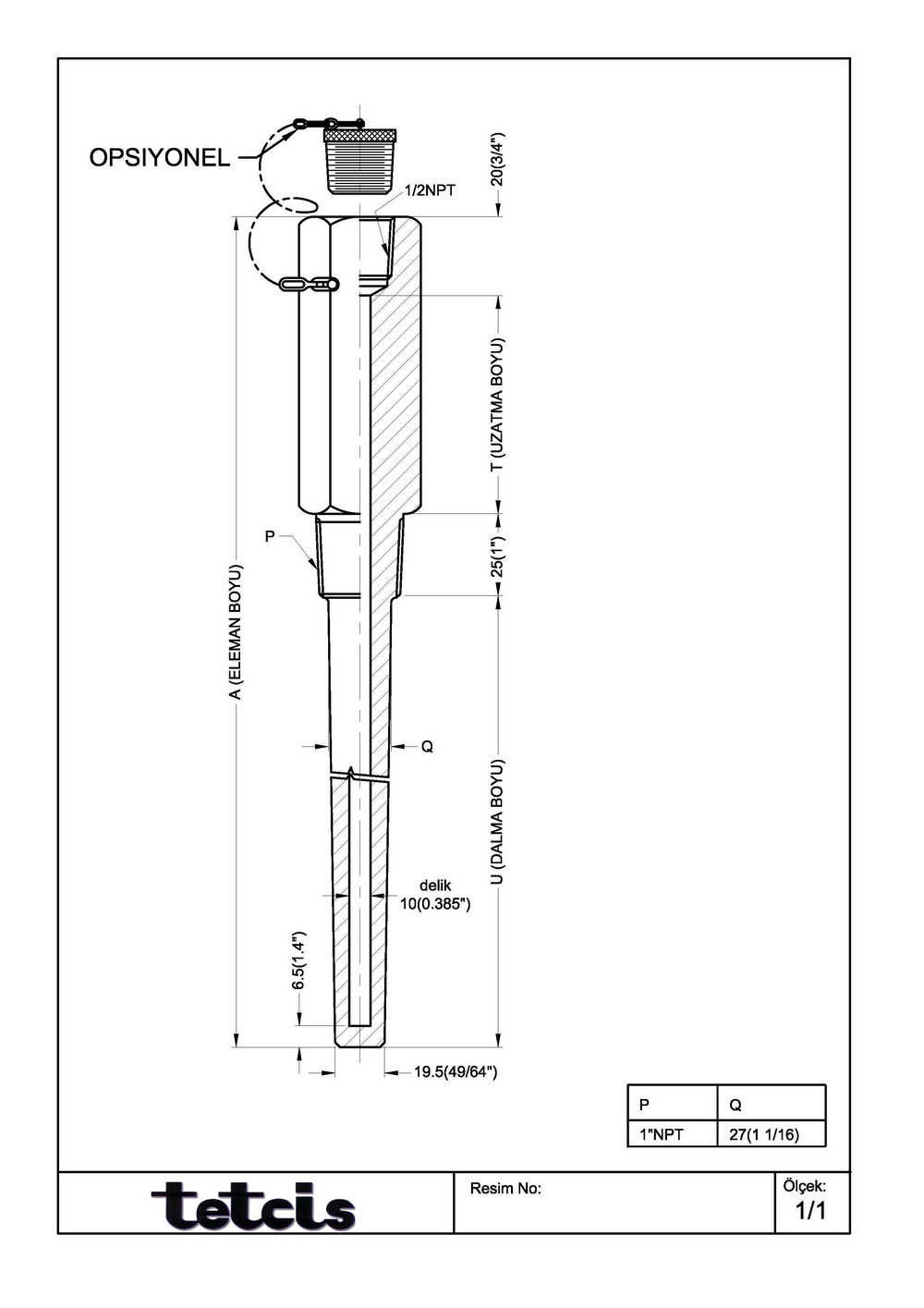

- Konik Uç (Tapered)
- Uç kısmı incelir.
- Hızlı tepki süresi sağlar.
- Akışkan direnci düşer.

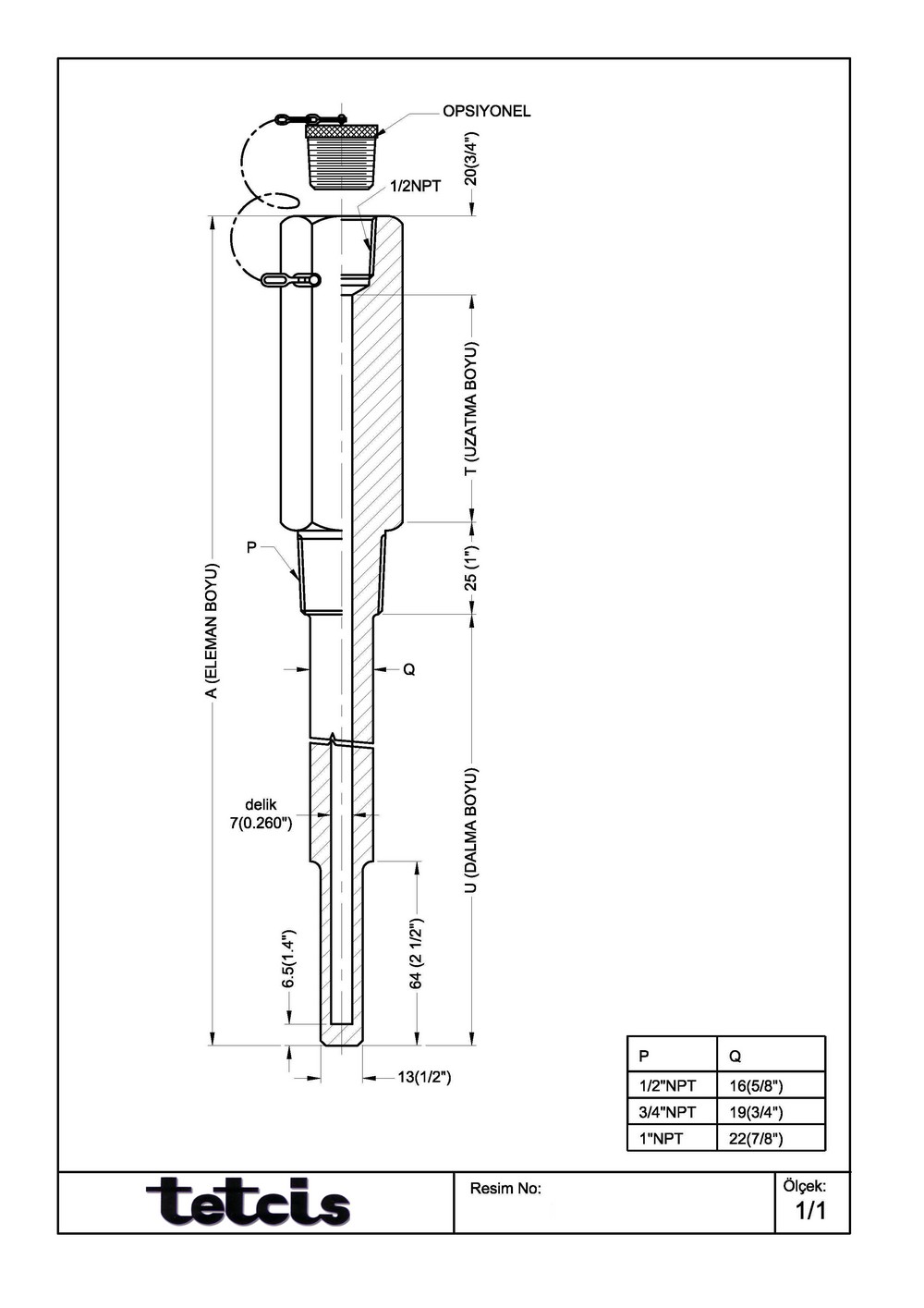

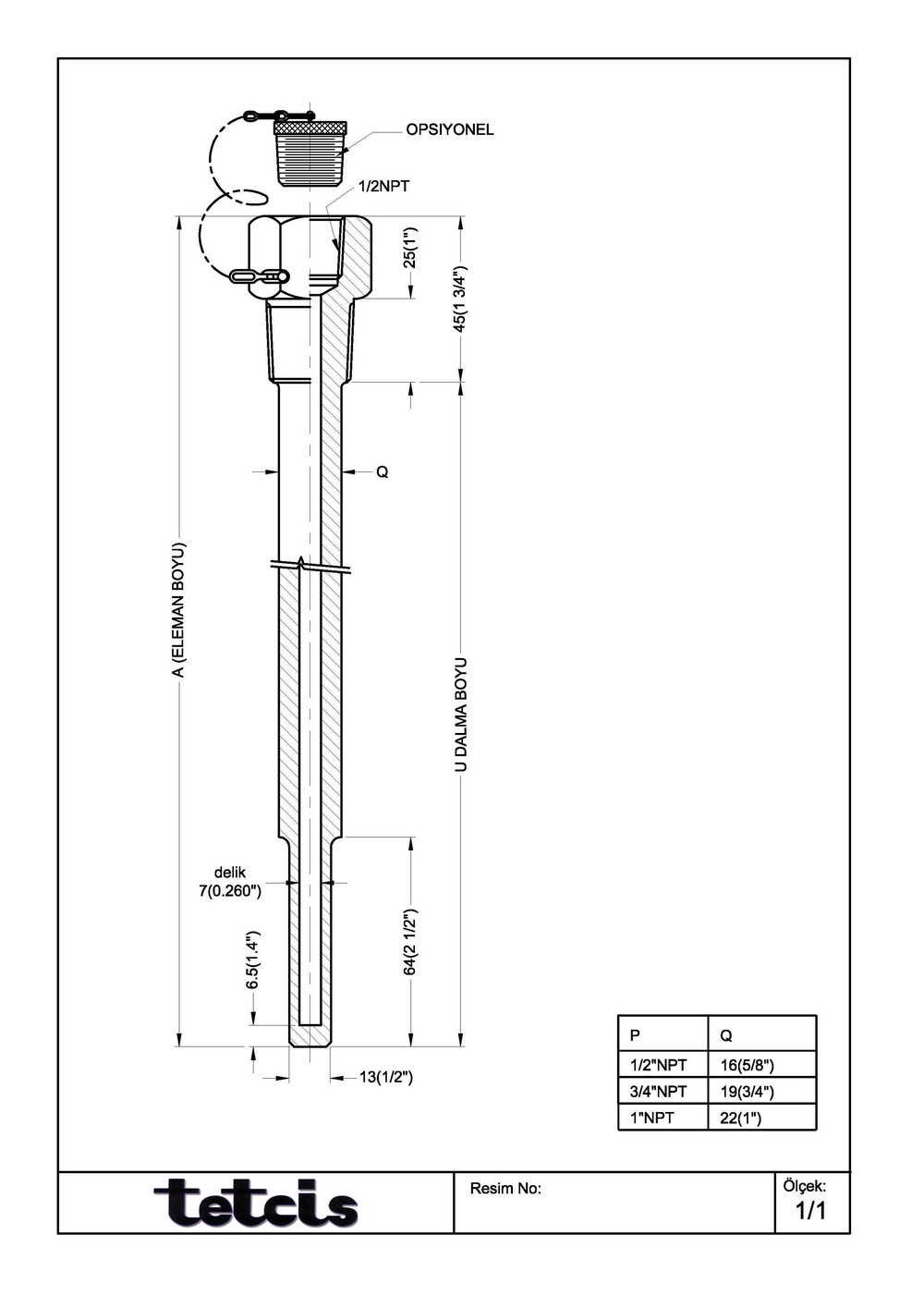

- Adımlı Uç (Stepped)
- Uç kısmında ani çap daralması vardır.
- Hızlı ölçüm gereken yerlerde tercih edilir.
🧮 TERMOWELL SEÇİMİNDE DİKKAT EDİLMESİ GEREKENLER
✔️ Sıcaklık ve basınç değeri
✔️ Akışkanın türü (kimyasal mı, su mu, buhar mı?)
✔️ Prosesin hızı (titreşim, türbülans vs.)
✔️ Montaj tipi (flanşlı, vidalı, kaynaklı)
✔️ Malzeme uyumluluğu (korozyon vs.)
✔️ Uç şekli ve daldırma uzunluğu
