Bayonet Tip Termokupl

Bayonet tip termokupllar genelde basit proseslerde tercih edilen bir termokupldur. Sabit kablolu üretimdir. Prosese yay sıkıştırmalı olarak monte edilir. Termokupl, ucundaki metal kablo ile sıkıştırdığından sızdırmazlık özelliği yoktur. Bu nedenle rutubetli ortamlarda ve sıvılarda kullanılmaz. Genelde metal bloklara açılan bir deliğe daldırılarak veya metal yüzeyine temas ettirilerek kullanılır. Bayonet tip termokupllarda standart rekor M12 x 1,5’dur.

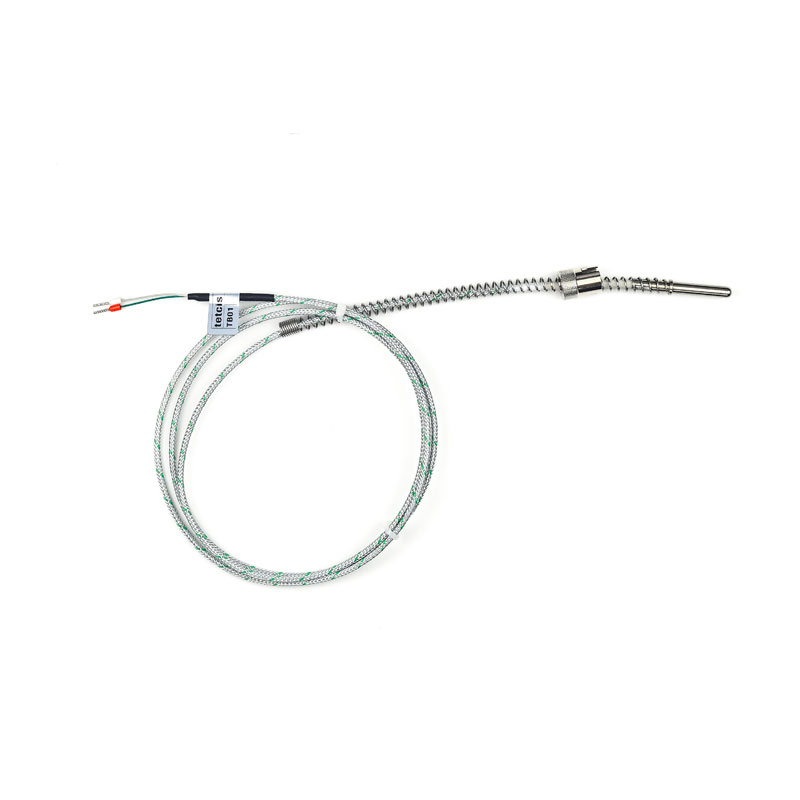

Tetcis_Bayonet termokupl_TB01 Resmine uygun tip termokupl standart olarak L boyu 30 mm çap 6 mm’dir. Prosese daldırılan termokupllun uç kısmı yay rekoru ile sıkıştırılır. Kablo boyu siparişte belirtilmelidir.

Kablo çekilmemeli ve üzerine yük bindirilmemelidir.

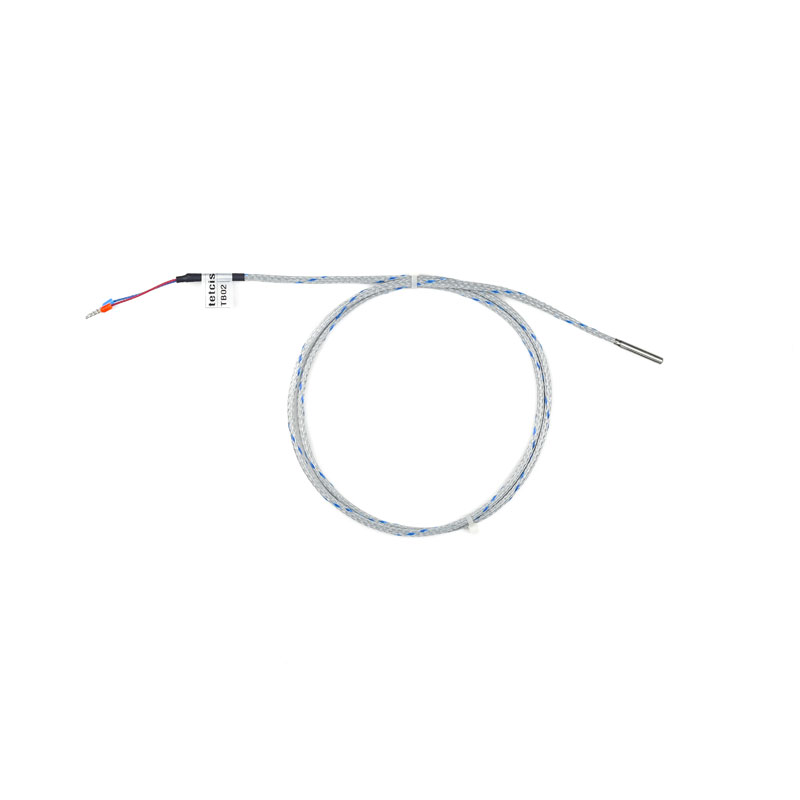

Tetcis_Bayonet termokupl_TB02 Resmine uygun tip termokupllun kablo ucuna isteğe bağlı olarak değişik uzunluk ve çaplarda boru monte edilir. TBO1’den farkı yay ve yay rekoru yoktur düz boruludur.

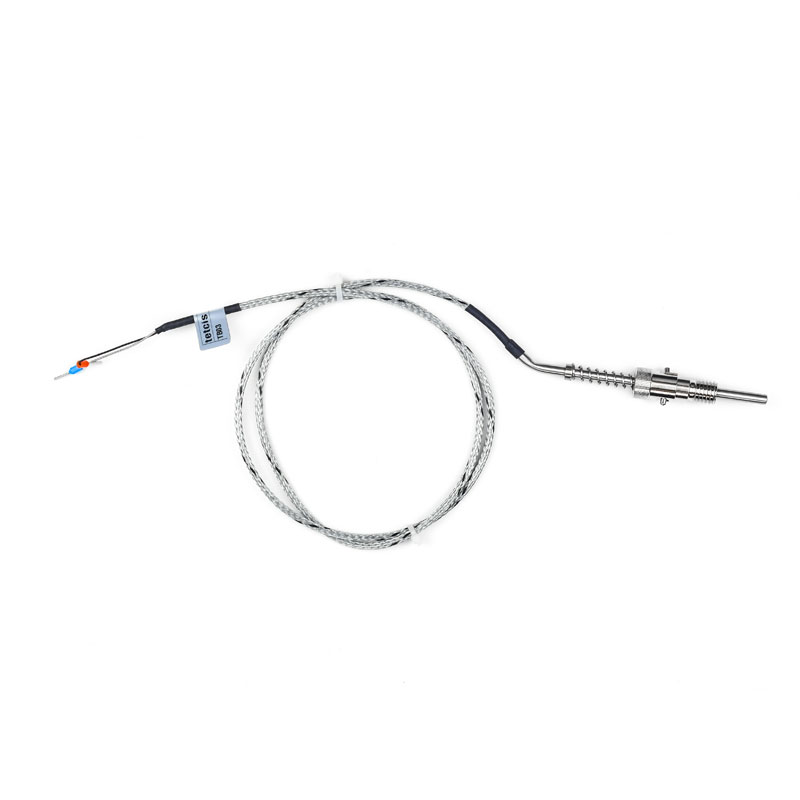

Tetcis_Bayonet termokupl_TB03 Resmine uygun tip termokupllun TBO1’den tek farkı 120° açılı olmasıdır.

Tetcis_Bayonet termokupl_TB04 Resmine uygun tip termokupllun TBO1’den tek farkı 90° açılı olmasıdır.

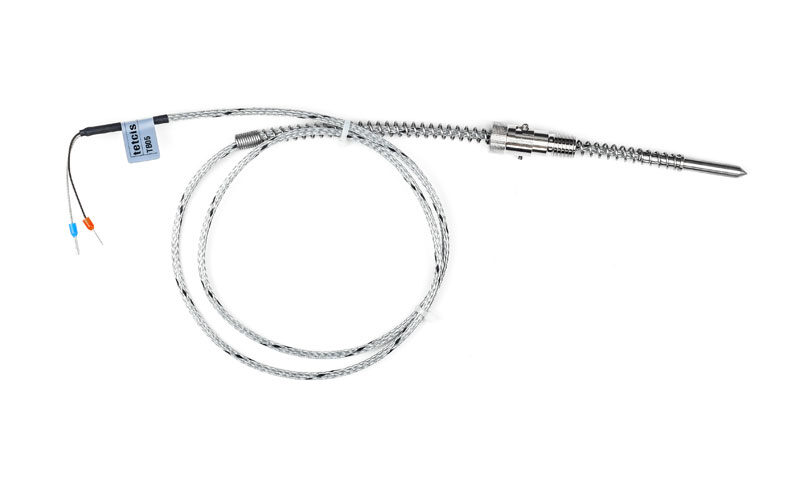

Tetcis_bayonet termokupl_TB05 Resmine uygun tip termokupllun TBO1’den farkı ucu sivri olması ve L boyundan sonra kablo tarafında bir çap düşmesi vardır. Bu nedenle yay dış çapı ile dalma boyu aynı boyuttadır. Standart üretiminde çap 8 mm L boyu 30 mm’dir.

Tetcis_bayonet termokupl_TB06 Resmine uygun tip termokupldur. Dirsekli ve sabit kablolu tipdir. Montaj zorluğu olan proseslerde tercih edilir. Standart üretimde çap 6 mm’dir. Diğer ölçüler ve kablo boyu siparişte belirtilmelidir.

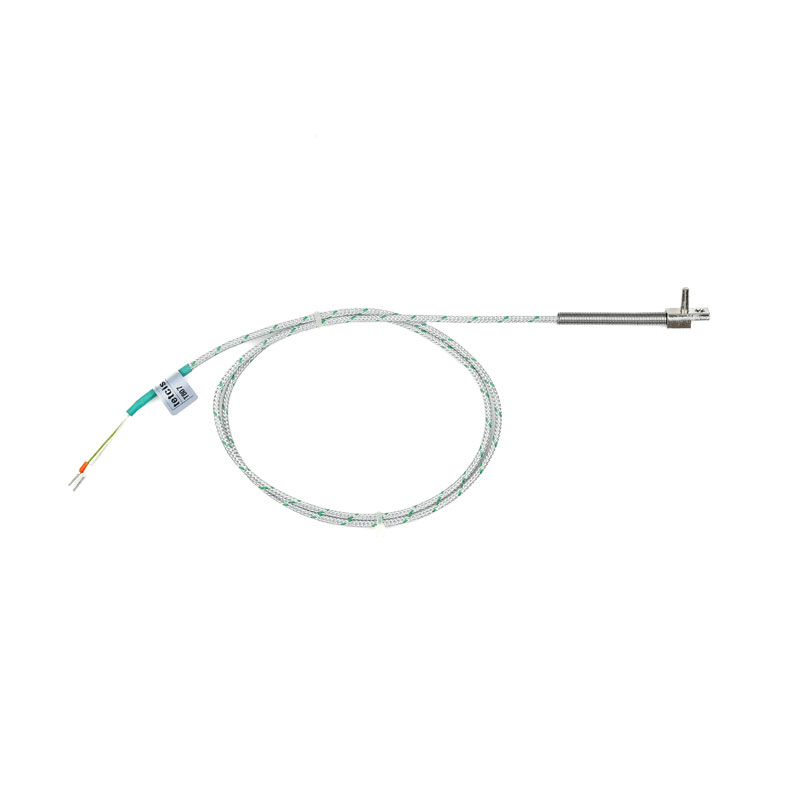

Tetcis_bayonet termokupl_TB07 Resmine uygun tip termokupldur. Özel bir yapıda ve paslan- maz malzemeden imal edilen tipdir. Standart üretimde L boyu

12 mm, çap 4 mm’dir. Proses bağlantısı için üstte 4,5 mm çapında bir delik vardır.

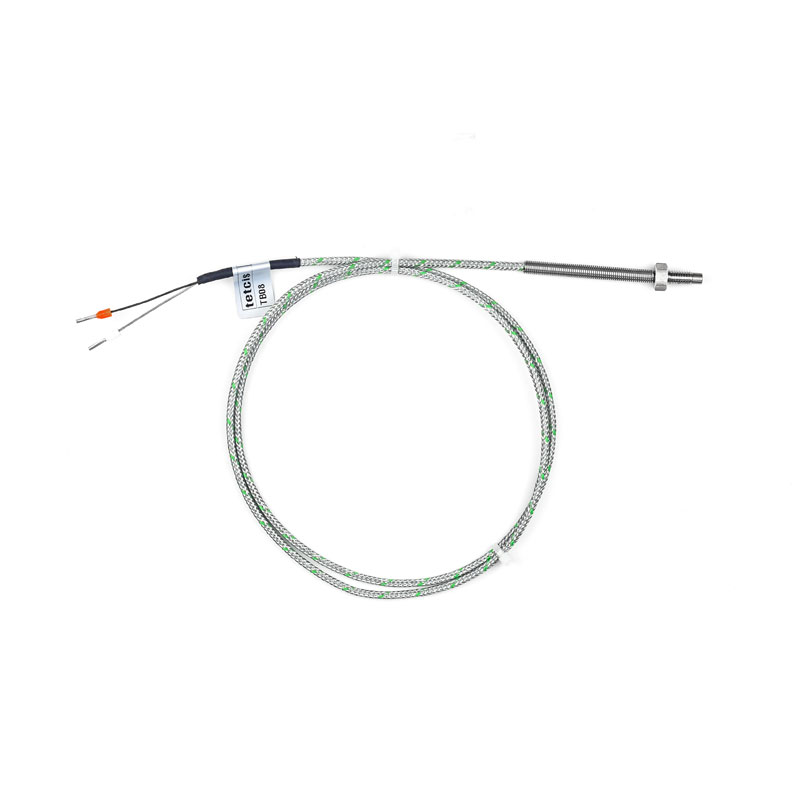

Tetcis_bayonet termokupl_TB08 Resmine uygun tip termokupldur. Termokupl ucundaki boru üzerindeki rekor M6 x 10’dur. Rekor ucu bastıracak şekilde prosese tutturulur.
