Düz tip termokupllar -200°C’den 2320°C’ye kadar değişik proseslerde yaygın olarak kullanılır. Termokuplun ömrünü uzatabilmek için proses şartları çok iyi belirlenmelidir. Bu doğrultuda termokuplla ilgili uygun eleman, izolatör, dış koruyucu gerekiyor ise iç koruyucu doğru seçilmelidir. TETCİS kataloğunda termokupl seçimi ile ilgili detaylı bilgileri bulabilirsiniz.
- TERMOKUPL : DIN 43710 ve IEC 584
- DIŞ KORUYUCU : DIN ve AISI standartlarında metal, DIN 40685 Seramik
- KAFA : DIN 43729 A tipi ve B tipi Alüminyum döküm kafa, IP67

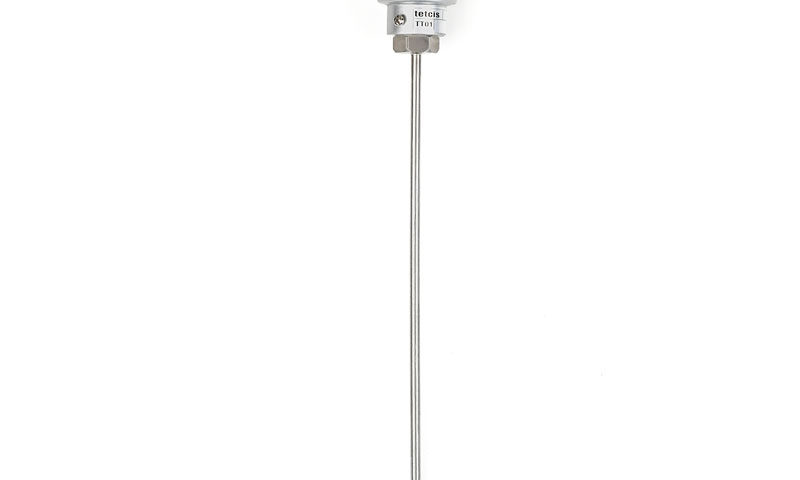

Tetcis_Düz Termokupl_TT01 Resim no’lu termokupllar metal koruyuculudur. Metal koruyucu çaplarına göre A tipi veya B tipi kafa kullanılır. Rekorsuz ve flanşsız tipdir. Rekor veya flanş istendiğinde özel durumlar hanesine rekor,flanş vb. bilgiler eklenir. Bu tip termokupllarda eleman teli ucu kaynaklı olarak izolatörle direk metal boru içine monte edilmiştir. İnsetsiz tipdir.

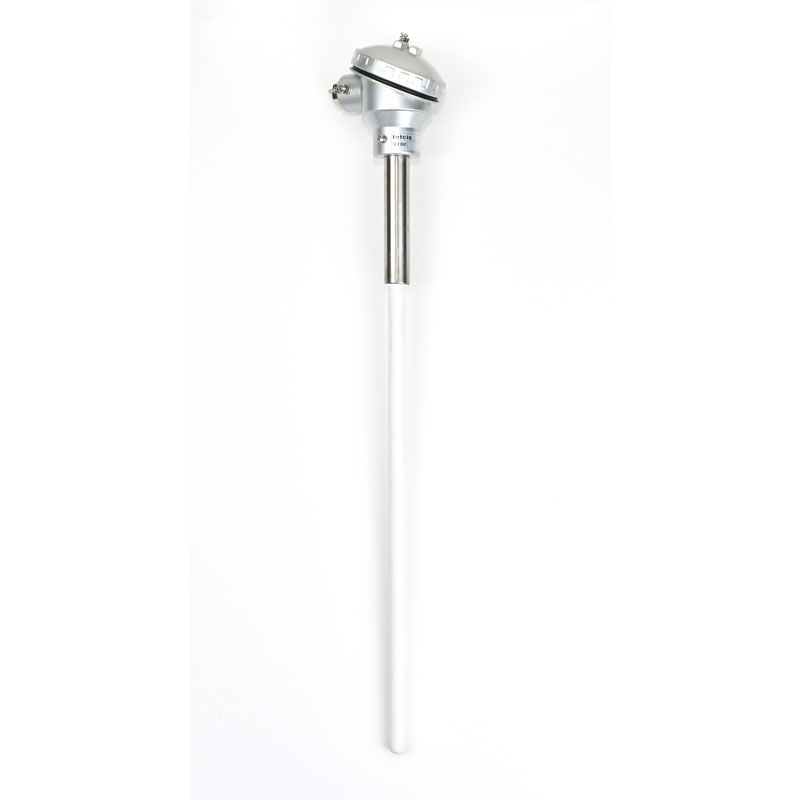

Tetcis_Düz Termokupl_TT02 Resim no’lu termokupllar seramik koruyuculudur. Yüksek sıcaklıklarda kullanılan KER-610, KER-530 ve KER-799 seramik koruyuculu tüpler metal bir tutucu boru ile kafaya bağlıdır. Gerektiğinde flanş veya rekor ile monte edilebilir. Resimde görüldüğü gibi termokupllun dalma boyu kafanın altından başlar.
